Mirilla sanitaria
Mirilla sanitaria fabricados en SS304 o SS316L, y de tamaño 1″ a 4″. Poder ver el estado del caudal de una tubería y controlar el fluido sin abrir ni desmontar la instalación. Mirilla sanitaria se utiliza ampliamente en las industrias cervecera, láctea, alimentaria, cosmética y biofarmacéutica. Wellgreen accesorios sanitarios es la capacidad de suministrar mirilla sanitaria con servicio de excelencia y buena calidad, y fabricación personalizada está disponible.
Talla | de 1/2″ a 4″. |
---|---|
Material | T304, T316L, En 1.4301, EN 1.4404, etc. |
Tipo | Tipos de mirillas sanitarias:
|
Conexión | Triples, roscados, para soldar, embridados, etc. |
Estándar | 3A, DIN, SMS, BS, ISO, BPF, ISO, IDF, etc. |
Aplicación | Alimentación, cervecería, bebidas, productos lácteos, farmacéutica, química fina, cosmética, etc. |
Cómo hacer un pedido | *Nombre de la parte *Dimensión *Material *Cantidad *Tipo o imagen |

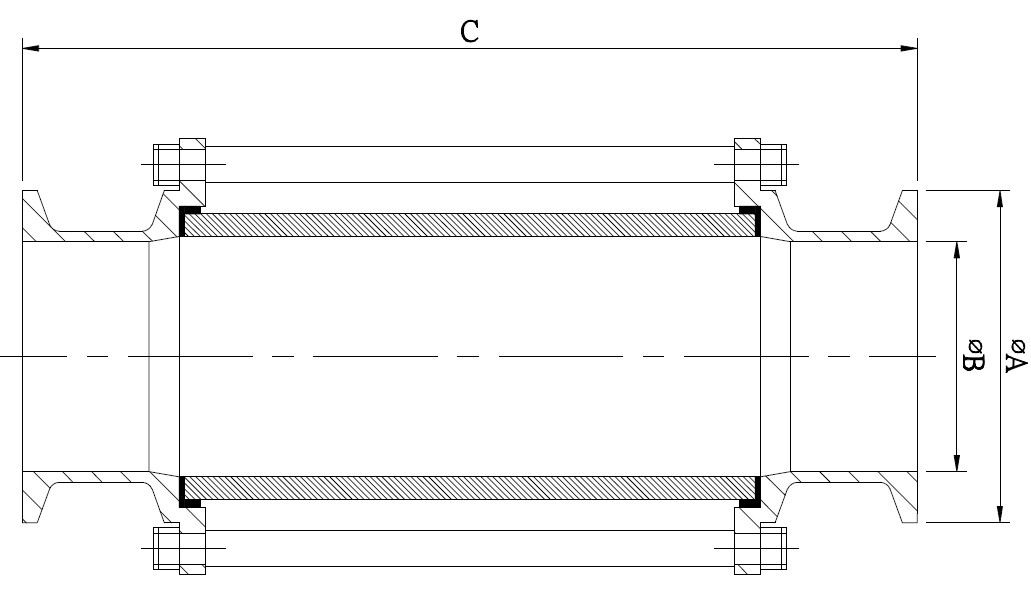

Dimensiones de la mirilla sanitaria - Mirilla 3A con abrazaderas
TALLA | A | B | C |
1.0" | 50.5 | 22.1 | 165 |
1.5" | 50.5 | 34.9 | 165 |
2.0" | 64 | 47.5 | 170 |
2.5" | 77.5 | 60.2 | 172 |
3.0" | 91 | 72 | 180 |
4.0" | 119 | 97.6 | 188 |

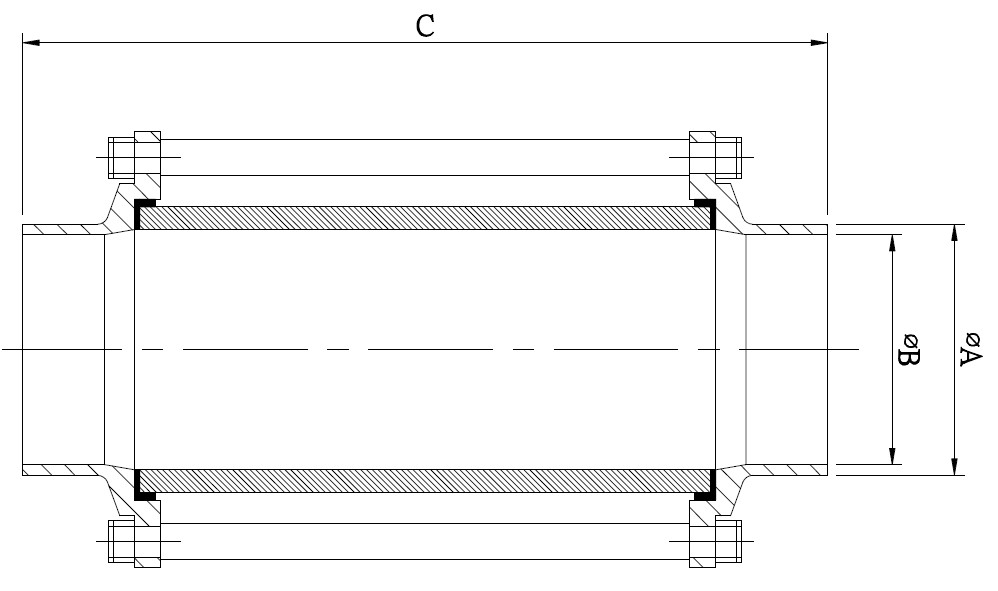

Dimensión de la mirilla sanitaria - Mirilla con extremo para soldar 3A
TALLA | A | B | C |
1.0" | 25.4 | 22.1 | 143 |
1.5" | 38.1 | 34.9 | 151 |
2.0" | 50.8 | 47.5 | 155 |
2.5" | 63.5 | 60.2 | 155 |
3.0" | 76.2 | 72 | 157 |
4.0" | 101.6 | 97.6 | 163 |

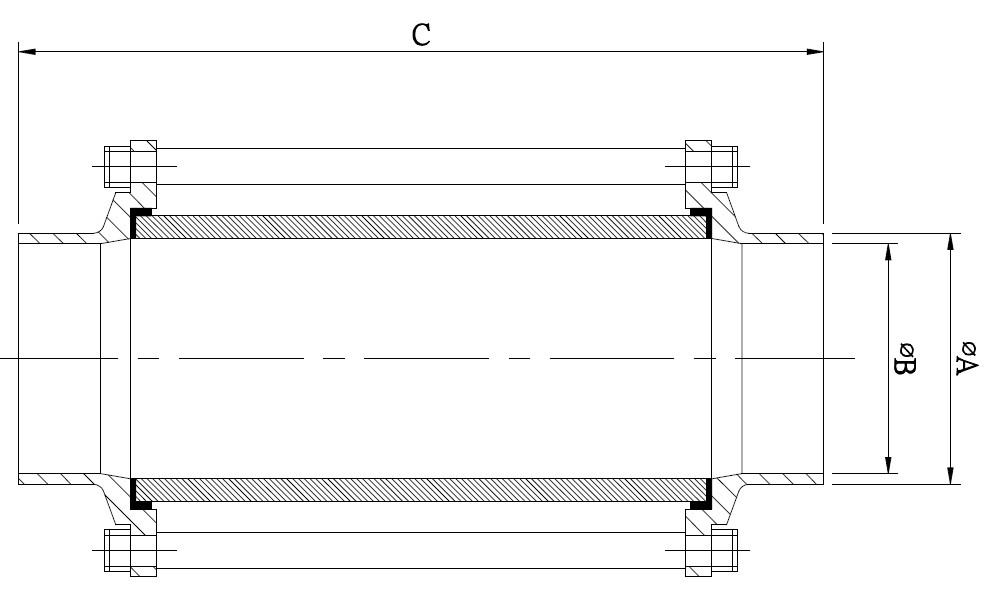

Dimensión de la mirilla sanitaria - mirilla DIN para soldar
TALLA | A | B | C |
DN28 | 25 | 28 | 143 |
DN34 | 31 | 34 | 151 |
DN40 | 37 | 40 | 151 |
DN52 | 49 | 52 | 152 |
DN70 | 66 | 70 | 157 |
DN85 | 81 | 85 | 159 |
DN104 | 100 | 104 | 163 |

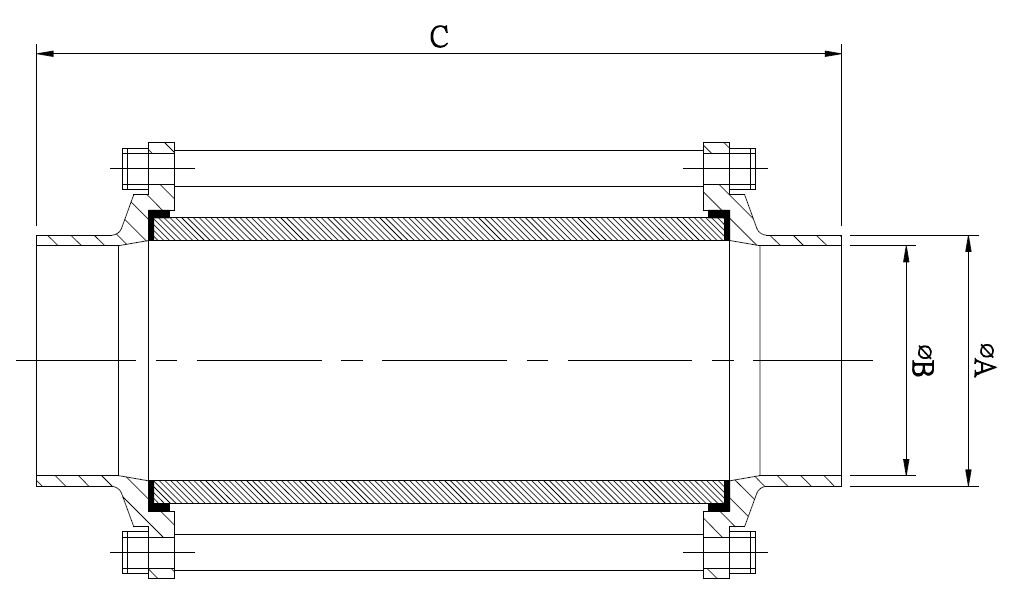

Dimensión de la mirilla sanitaria - SMS Weld End Sight Glass
TALLA | A | B | C |
DN25 | 22.5 | 25 | 143 |
DN38 | 35.4 | 38 | 151 |
DN51 | 48 | 51 | 155 |
DN63.5 | 60.2 | 63.5 | 155 |
DN76 | 72 | 76 | 157 |
DN104 | 100 | 104 | 163 |
*Todas las dimensiones están en mm, salvo que se especifique lo contrario.
* Para más información sobre Mirilla sanitariapor favor Contacto cuando te sientas libre.
