Válvula de mariposa roscada sanitaria de accionamiento eléctrico

Válvula de mariposa roscada sanitaria de accionamiento eléctrico se acciona mediante un actuador eléctrico válvulas de mariposa sanitarias con extremos roscados macho/hembra. Ofrecemos una línea completa válvula de mariposa eléctrica roscada de 1/2″ a 8″ en acero inoxidable T304, T316L, etc. El actuador eléctrico se puede seleccionar a petición del cliente, ya sea de origen chino o de la UE / EE.UU. marca. Válvula de mariposa sanitaria es nuestra fuerza válvulas sanitarias Cumple las normas 3A, DIN, SMS, ISO, DS, etc., con una excelente precisión y una superficie de gran pureza. Wellgreen es su socio de confianza para el procesamiento de control de Alimentación, Cervecería, Bebidas, Lácteos, Farmacéutica etc.



Puntos fuertes:

• Cuerpo de la válvula forjado - acero inoxidable T304, T316L.
• Diseño sencillo y robusto.
• Baja presión perdiendo.
• Diseño renovable del cuerpo de la válvula.
• Cada conexión de brida, soldada a tope, pinza tri-clamproscado, etc.
• Diferentes series de DIN, 3A, SMS, ISO, IDF, RJT, DS bajo pedido.
• Marca del actuador eléctrico bajo pedido.
• Los materiales de sellado cumplen la norma FDA 177.2600.



Parámetros del actuador eléctrico:

• Grado de protección: IP-67.
• Temperatura ambiente: -2°C ~ 60°C (otra temperatura puede ser personalizada).
• Ángulo de instalación: cualquier ángulo.
• Material del cuerpo: aleación de aluminio fundido a presión.
• Características opcionales: par de torsión que la protección, deshumidificador con calefacción, protección contra sobrecalentamiento.
• Accionamiento manual: mediante hexágono desmontable.
• Distancia: eléctricamente: final de carrera completamente cerrado y abierto.
• Manualmente: tope de enlace.
• Señal de entrada: 4-20mA.DC, 1-5V.DC, 0-10V.DC (se pueden elegir otras señales antes de salir de fábrica).
• Señal de salida: 4-20m A.DC, 0-10V.DC (se pueden elegir otras señales antes de salir de fábrica).
• Voltaje: AC.24V 110V 220V 380V DC.24V Frecuencia: 50HZ,60 HZ.
• Tipo de control: indicador luminoso on-off, punto de contacto pasivo, posición de apertura, control inteligente
• Tiempo de conmutación(S): 9,10,13,15,20,25,30,50,60,1000.

Aplicación:

Farmacia, Cerveza, Alimentación, Biofarmacia, Lácteos, Bebidas, Biotecnología, Cosmética, etc.

---

Especificaciones de las válvulas de mariposa roscadas sanitarias de accionamiento eléctrico

PRODUCTO	Válvula de mariposa roscada sanitaria de accionamiento eléctrico
DIMENSIÓN	1/2″ ~ 8″
MATERIAL	T304, T316L, 1.4301, 1.4404, etc.
ESTÁNDAR	3A, DIN, SMS, ISO, ISO, DS, etc.
JUNTA DE ESTANQUEIDAD	EPDM, NBR, FPM, silicona, etc.
TEMPERATURA	-2°C / 28,4°F hasta +60°C / +140°F
PRESIÓN	0,2 - 10bar
CONEXIÓN	Extremos roscados macho/hembra
OPERACIÓN	Actuador eléctrico
SOLICITUD	Farmacia, cerveza, alimentación, petróleo, productos lácteos, bebidas, biotecnología, cosmética, etc.
Cómo hacer un pedido	*Nombre de la pieza*Tamaño *Material *Cantidad *Estándar

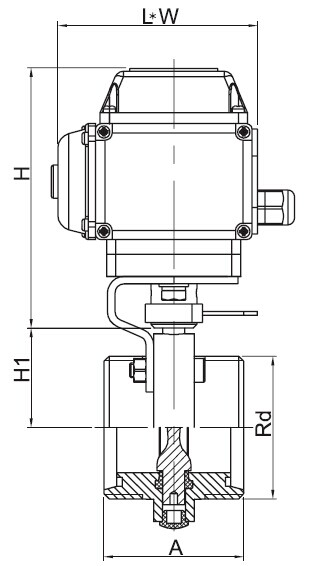

Dimensiones de la válvula de mariposa roscada de accionamiento eléctrico - Serie DIN

TALLA	A	H	H1	Rd	L*W
DN10	68	141	41	RD28*1/8	162*115
DN15	68	141	41	RD34*1/8	162*115
DN20	68	141	41	RD44*1/6	162*115
DN25	68	141	41	RD52*1/6	162*115
DN32	68	141	45	RD58*1/6	162*115
DN40	68	141	47	RD65*1/6	162*115
DN50	76	141	55	RD78*1/6	162*115
DN65	80	141	64	RD95*1/6	162*115
DN80	82	141	71	RD110*1/4	162*115
DN100	88	141	81	RD130*1/4	162*115
DN125	128	153	116	RD160*1/4	208*122
DN150	146	153	136	RD190*1/4	208*122

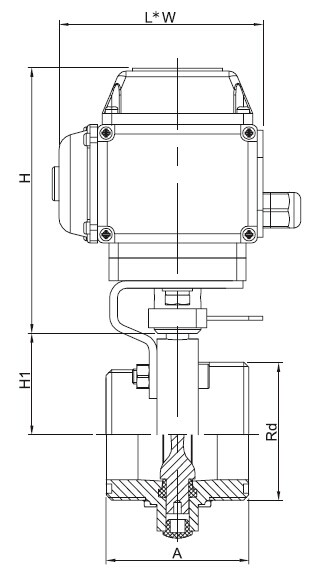

Dimensiones de la válvula de mariposa roscada de accionamiento eléctrico -Serie SMS

TALLA	A	H	H1	Rd	L*W
?19	68	141	41	RD36*1/8	162*115
?25	68	141	41	RD40*1/6	162*115
?32	68	141	41	RD48*1/6	162*115
?38	68	141	45	RD60*1/6	162*115
?51	76	141	53	RD70*1/6	162*115
?63	80	141	59	RD85*1/6	162*115
?76	82	141	66	RD98*1/6	162*115
?89	82	141	71	RD105*1/6	162*115
?102(S)	88	141	79	RD125*1/4	162*115
?102(L)	88	141	81	RD132*1/6	162*115



Dimensiones de la válvula de mariposa roscada de accionamiento eléctrico - Serie 3A

TALLA	A	H	H1	G	L*W
1″	68	141	41	37,1*1/8Acme	162*115
11/4″	68	141	41	45,9*1/8Acme	162*115
11/2″	68	141	44	50,6*1/8Acme	162*115
2″	76	141	53	64,1*1/8Acme	162*115
21/2″	80	141	59	77,6*1/8Acme	162*115
3″	80	141	66	91,1*1/8Acme	162*115
4″	104	141	79	119,2*1/6Acme	162*115

*Todas las dimensiones están en mm, salvo que se especifique lo contrario.

* Para más información sobre válvulas de mariposa roscadas sanitarias de accionamiento eléctricopor favor Contacto cuando te sientas libre.
