Válvulas de mariposa roscadas sanitarias neumáticas

Válvula de mariposa roscada sanitaria neumática se acciona mediante un actuador neumático válvulas de mariposa sanitarias con extremos roscados macho/hembra. Proporcionamos la línea completa válvula de mariposa neumática con extremos roscados de 1/2″ a 12″ en acero inoxidable T304, T316L, etc. El actuador de aire puede ser ensamblado a petición del cliente, ya sea de origen chino o de marca EU/USA. La válvula de mariposa sanitaria es nuestro punto fuerte válvulas sanitarias Cumple con las normas 3A, DIN, SMS, ISO, DS, etc. Se utiliza ampliamente en sistemas de tuberías de proceso para aislamiento y control.

Opciones de Válvula de mariposa neumática roscada:

  • Cuerpo de válvulas y embellecedores:

Acero inoxidable T316L, T304 etc, el cuerpo y el disco son forjados.

  • Material de la junta:

EPDM, NBR, VMQ o FPM, todos ellos conformes a la norma 177.2600 de la FDA.

  • Conexión final:

Rosca macho/hembra según DIN, SMS, 3A, etc.

  • Actuador:

Actuador neumático de acero inoxidable (tipo vertical).

  • Control:

Sensor de posición, controlador C-TOP, controlador C-TOP(AS-I)

Operación del actuador neumático:

  • Tipo vertical, actuador de material de acero inoxidable 304 o tipo horizontal.
  • Funcionamiento NC/NO/AA a elegir.
  • Normalmente cerrado (NC) - Aire para abrir y muelle para cerrar.
  • Normalmente abierto (NO) - Aire para cerrar y muelle para abrir.
  • Aire a Aire (AA) - Aire para abrir, aire para cerrar.
  • Presión de suministro del actuador de aire: 70 ~ 115psi (5-8 bar).
  • Acabado superficial: Ra 32?in (0,8?m) comúnmente, o superior bajo pedido.

Aplicación:

Farmacia, cerveza, alimentación, biofarmacia, productos lácteos, bebidas, biotecnología, cosmética, etc.


Especificaciones de las válvulas de mariposa roscadas neumáticas sanitarias

PRODUCTO Válvula de mariposa roscada sanitaria neumática
DIMENSIÓN 1/2″ ~ 12″
MATERIAL T304, T316L, 1.4301, 1.4404, etc.
ESTÁNDAR 3A, DIN, SMS, etc.
Conexión final Rosca macho, Rosca hembra.
JUNTA DE ESTANQUEIDAD EPDM, NBR, FPM, silicona, etc.
TEMPERATURA -10°C / 14°F hasta +120°C/ +248°F (EPDM)
Presión 0,2 - 10bar
Operación Actuador neumático
SOLICITUD

Farmacia, cerveza, alimentación, petróleo, productos lácteos, bebidas, biotecnología, cosmética, etc.

Cómo hacer un pedido *Nombre de la pieza*Tamaño *Material *Cantidad *Estándar

Válvula de mariposa roscada neumática sanitaria - Serie DIN

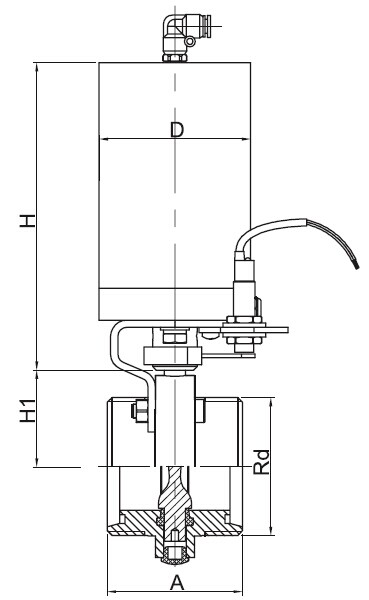

Dimensión de la válvula de mariposa roscada neumática sanitaria - Serie DIN

TALLA

D

A

H

H1

Rd

DN10

86

68

182

41

RD28*1/8

DN15

86

68

182

41

RD34*1/8

DN20

86

68

182

41

RD44*1/6

DN25

86

68

182

41

RD52*1/6

DN32

86

68

182

45

RD58*1/6

DN40

86

68

182

47

RD65*1/6

DN50

86

76

182

55

RD78*1/6

DN65

86

80

182

64

RD95*1/6

DN80

86

82

182

71

RD110*1/4

DN100

86

88

182

81

RD130*1/4

DN125

133

128

300

116

RD160*1/4

DN150

133

146

300

136

RD190*1/4

Válvula de mariposa roscada neumática sanitaria - Serie 3A

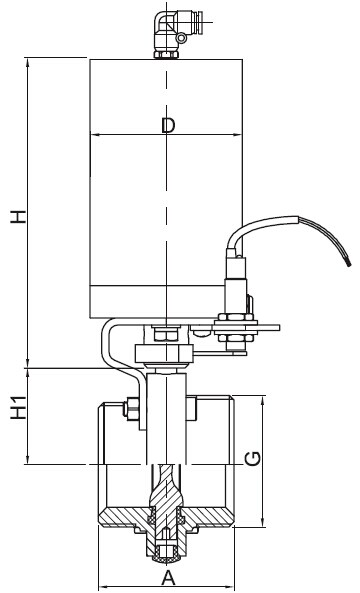

Dimensiones de la válvula de mariposa roscada neumática sanitaria - Serie 3A

TALLA

D

A

H

H1

G

1"

86

68

182

41

37,1*1/8Acme

11/4"

86

68

182

41

45,9*1/8Acme

11/2"

86

68

182

44

50,6*1/8Acme

2"

86

76

182

53

64,1*1/8Acme

21/2"

86

80

182

59

77,6*1/8Acme

3"

86

80

182

66

91,1*1/8Acme

4"

86

104

182

79

119,2/6Acme

Válvula de mariposa roscada neumática sanitaria - Serie SMS

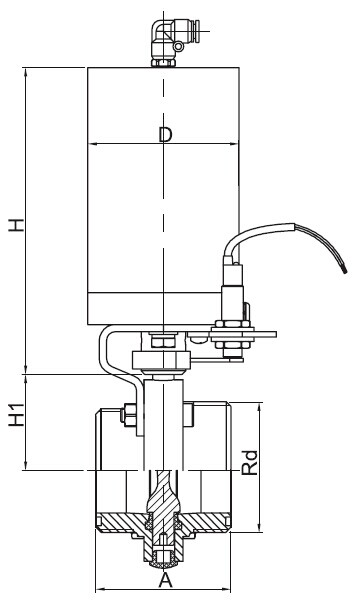

Dimensiones de la válvula de mariposa roscada neumática sanitaria - Serie SMS

TALLA

D

A

H

H1

Rd

?19

86

68

182

41

Rd36*1/8

?25

86

68

182

41

Rd40*1/6

?32

86

68

182

41

Rd48*1/6

?38

86

68

182

45

Rd60*1/6

?51

86

76

182

53

Rd70*1/6

?63

86

80

182

59

Rd85*1/6

?76

86

80

182

66

Rd98*1/6

?89

86

80

182

71

Rd105*1/6

?102(S)

86

88

182

79

Rd125*1/4

?102(L)

86

88

182

81

Rd132*1/6

* Todas las dimensiones están en mm, salvo que se especifique lo contrario.

* Para más información sobre Neumático Válvulas de mariposa roscadas sanitariaspor favor Contacto cuando te sientas libre.
