Coude sanitaire à souder

Coude sanitaire à souder est dans le système de traitement pour changer la direction du fluide, c'est un élément très important. raccords sanitaires à l'installation. Coude à souder sanitaire est fabriqué en acier inoxydable 304 et 316 ou dans une qualité spécifique, avec l'avantage d'une grande propreté de surface et d'une résistance à la corrosion. Wellgreen propose raccords à souder sanitaires de 1/2" à 12" avec les normes 3A, DIN, SMS, BS, ISO, IDF, DS, BPF, I-Line, etc. Nous sommes également en mesure d'offrir des coudes et des courbes soudés sur mesure.




Coude à souder sanitaire et hygiénique - Coude - 90° - 45°

Taille 1/2″ à 12″
Matériau T304, T316L, EN 1.4301, EN 1.4404
Standard 3A, DIN, SMS, BS, ISO, ISO, IDF, INCH, etc.
Raccordement d'extrémité Soudage
Surface Poli mat, Finition décalaminée, Poli miroir
Application Aliments, brasseries, boissons, produits laitiers, produits pharmaceutiques, chimie fine, cosmétiques, etc.
Comment commander *Nom du produit*Taille*Matériau*Quantité *Standard *Demandes de polissage

Coude sanitaire à souder

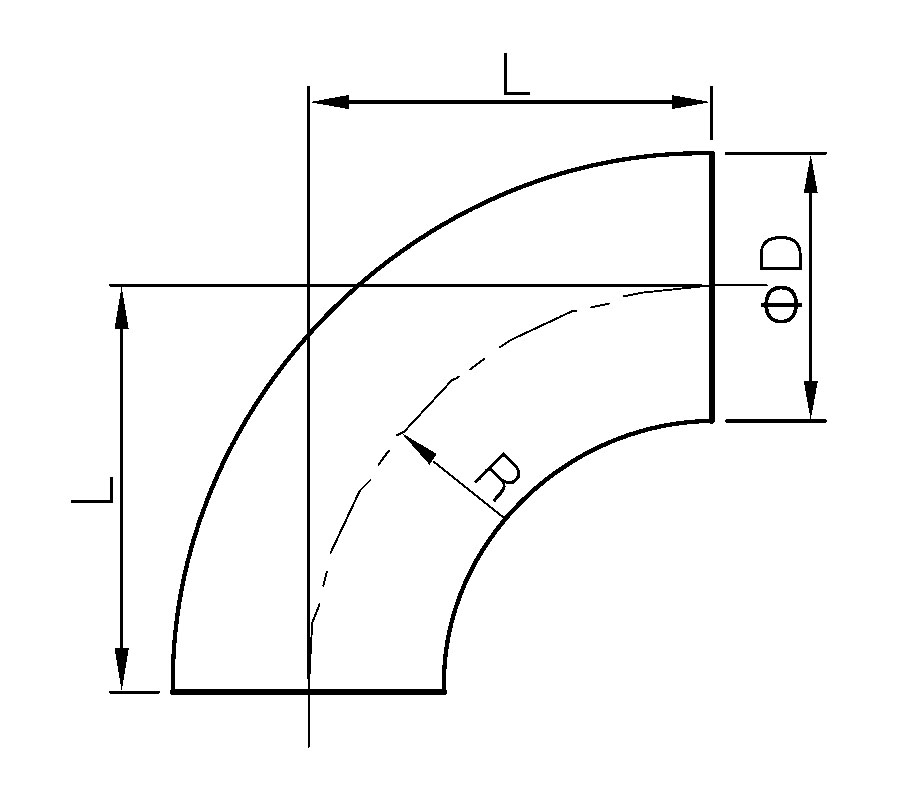

Dimension du coude sanitaire à souder 90°- 3A W1001

Taille D L R
1/2″ 12.7 19.1 19.1
3/4″ 19.1 28.5 28.5
1″ 25.4 38.1 38.1
11/4″ 31.8 47.7 47.7
1 1/2″ 38.1 57.2 57.2
2″ 50.8 76.2 76.2
2 1/2″ 63.5 95.3 95.3
3″ 76.2 114.3 114.3
4″ 101.6 152.4 152.4
6″ 152.4 228.6 228.6

Dimension du coude sanitaire à souder 90°- DIN W1012

Taille

D

L

R

DN10

12

26

26

DN15

18

35

35

DN20

22

40

40

DN25

28

50

50

DN32

34

55

55

DN40

40

60

60

DN50

52

70

70

DN65

70

80

80

DN80

85

90

90

DN100

104

100

100

DN125

129

187

187

DN150

154

225

225

DN200

204

300

300

Dimension du coude sanitaire à souder 90°- ISO/IDF W1039

Taille

D

L

R

12.7

12.7

19.1

19.1

19

19.1

28.5

28.5

25

25.4

33.5

33.5

32

31.8

38

38

38

38.1

48.5

48.5

45

45

57.5

57.5

51

50.8

60.5

60.5

57

57

68

68

63

63.5

83.5

83.5

76

76.2

88.5

88.5

89

89

103.5

103.5

102

101.6

127

127

108

108

152

152

114.3

114.3

152

152

133

133

190

190

159

159

228.5

228.6

204

204

300

300

219

219

305

302

254

254

372

375

304

304

450

450

Coude à souder sanitaire

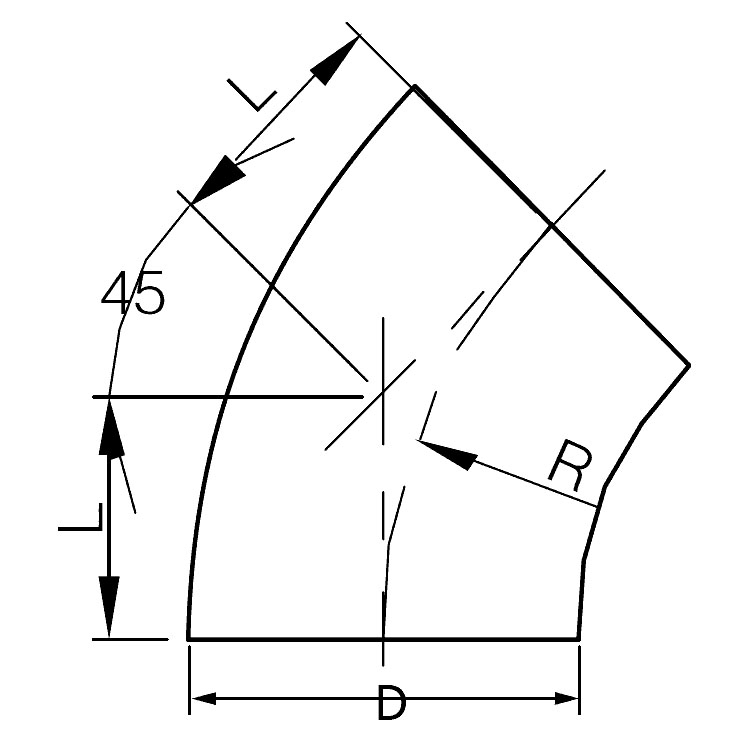

Dimension du coude sanitaire à souder - 45° - 3A W1003

Taille D L R
1/2? 12.7 7.9 19.1
3/4? 19.1 11.8 28.5
1? 25.4 15.8 38.1
1 1/4? 31.8 69.7 47.7
1 1/2? 38.1 74.1 57.2
2? 50.8 103.2 76.2
2 1/2? 63.5 131.8 95.3
3? 76.2 160.3 114.3
4? 101.6 211.1 152.4
6? 152.4 280 228.6

Coude à souder avec extrémité droite

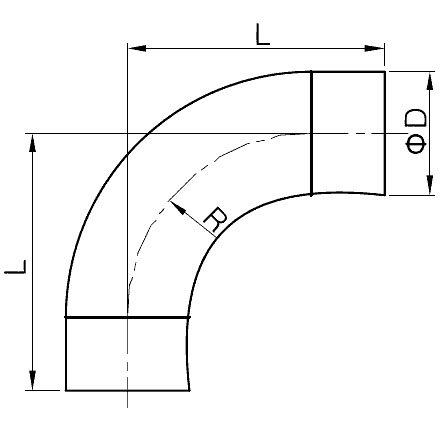

Dimension du coude sanitaire à souder - 90° avec extrémités tangentes - 3A W1002

Taille D L R
1/2? 12.7 38 19.1
3/4? 19.1 38 28.5
1? 25.4 52.4 38.1
1 1/4? 31.8 69.7 47.7
1 1/2? 38.1 74.1 57.2
2? 50.8 103.2 76.2
21/2? 63.5 131.8 95.3
3? 76.2 160.3 114.3
4? 101.6 211.1 152.4
6? 152.4 280 228.6

Coude sanitaire à souder avec extrémité droite

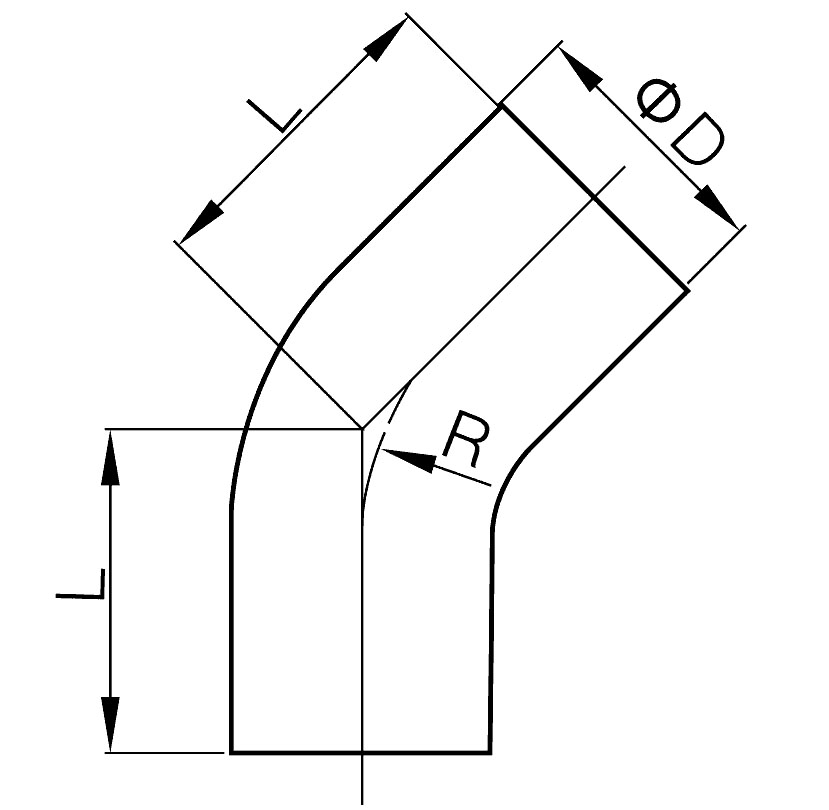

Dimension du coude sanitaire à souder - 45° avec extrémités droites - SMS W1028

Taille

D

L

R

25

25.4

45

25

32

31.8

53.3

32

38

38.1

56.7

38

51

50.8

63.6

51

63

63.5

80.8

63.5

76

76.2

82

76

102

101.6

108.9

150

*S'il vous plaît nous contacter pour obtenir plus d'informations et de spécifications sur raccords sanitaires à souder.
