Vannes papillon sanitaires pneumatiques à soudure bout à bout

Vanne papillon sanitaire pneumatique à soudure bout à bout est raccordé par soudure bout à bout vannes papillon sanitaires qui fonctionne grâce à un actionneur pneumatique. Nous fournissons une gamme complète vanne papillon pneumatique avec extrémités soudées bout à bout de 1/2″ à 12″ en acier inoxydable T304, T316L, etc. L'actionneur pneumatique peut être assemblé à la demande du client, qu'il soit d'origine chinoise ou de marque européenne/américaine. La vanne papillon sanitaire est notre force vannes sanitaires Il est conforme aux normes 3A, DIN, SMS, ISO, DS, etc. Il est largement utilisé dans les systèmes de tuyauterie pour l'isolation et le contrôle.



Options de Vanne papillon pneumatique à soudure bout à bout:

• Corps de vanne et garniture :

Acier inoxydable T316L, T304 etc., le corps et le disque sont forgés.

• Matériau du joint :

EPDM, NBR, VMQ ou FPM, tous conformes à la norme FDA 177.2600.

• Raccordement d'extrémité :

Soudure bout à bout selon DIN, SMS, 3A, etc.

• Actionneur :

Actionneur pneumatique en acier inoxydable (type vertical).

• Contrôle :

Capteur de position, contrôleur C-TOP, contrôleur C-TOP (AS-I)

Fonctionnement de l'actionneur pneumatique :

• Type vertical, actionneur en acier inoxydable 304 ou type horizontal.
• Fonctionnement NC/NO/AA au choix.
• Normalement fermé (NF) - L'air s'ouvre et le ressort se ferme.
• Normalement ouvert (NO) - Air pour fermer et ressort pour ouvrir.
• Air to Air (AA) - Air pour ouvrir, air pour fermer.
• Pression d'alimentation de l'actionneur pneumatique : 70 ~ 115psi (5-8 bar).
• Finition de la surface : Ra 32?in (0,8?m) couramment, ou plus sur demande.

Application :

Pharmacie, bière, alimentation, bio-pharmacie, produits laitiers, boissons, biotechnologie, cosmétiques, etc.

---

Spécification des vannes papillon sanitaires soudées en bout à commande pneumatique

PRODUIT	Vanne papillon sanitaire pneumatique à soudure bout à bout
DIMENSION	1/2″ ~ 12″
MATÉRIAU	T304, T316L, 1.4301, 1.4404 etc.
STANDARD	3A, DIN, SMS, etc.
Raccordement d'extrémité	Extrémités soudées bout à bout
JOINT D'ÉTANCHÉITÉ	EPDM, NBR, FPM, silicone, etc.
TEMPERATURE	-10°C / 14°F jusqu'à +120°C/ +248°F (EPDM)
Pression	0,2 - 10bar
Fonctionnement	Actionneur pneumatique
CANDIDATURE	Pharmacie, bière, alimentation, pétrole, produits laitiers, boissons, biotechnologie, cosmétiques, etc.
Comment commander	*Nom de la pièce *Taille *Matériau *Quantité *Standard

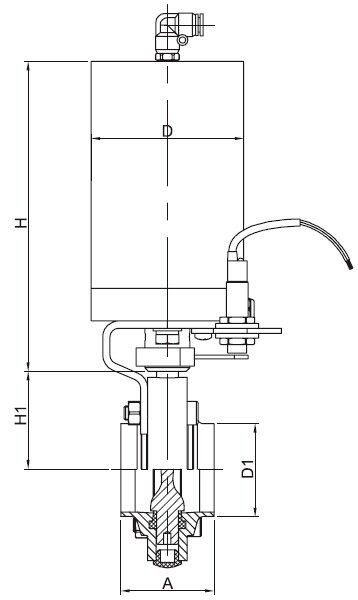

Dimension de la vanne papillon sanitaire pneumatique à soudure bout à bout - Série DIN

TAILLE	D	A	H	H1	D1
					1	2
DN10	86	50	182	41	12	13
DN15	86	50	182	41	18	19
DN20	86	50	182	41	22	23
DN25	86	50	182	41	28	29
DN32	86	50	182	45	34	35
DN40	86	50	182	47	40	41
DN50	86	50	182	55	52	53
DN65	86	56	182	64	70	–
DN80	86	56	182	71	85	–
DN100	86	64	182	81	104	–
DN125	133	74	300	116	129	–
DN150	133	80	300	136	154	–
DN200	133	88	300	171	204	–

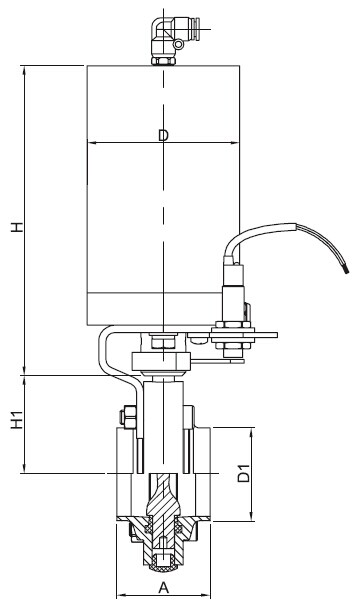

Dimension de la vanne papillon sanitaire pneumatique à soudure bout à bout - série 3A, SMS, ISO, DS

TAILLE	D	A	H	H1	D1
1/2″	86	50	182	41	12.7
3/4″	86	50	182	41	19
1″	86	50	182	41	25.4
11/4″	86	50	182	41	31.8
11/2″	86	50	182	45	38.1
45	86	50	182	47	45
48	86	50	182	49	48
2″	86	50	182	53	50.8
57	86	50	182	55	57
21/2″	86	52	182	59	63.5
3″	86	56	182	66	76.2
3.5″	86	60	182	71	89
4″(S)	86	64	182	79	101.6
4″(L)	86	64	182	81	101.6
108	86	64	182	81	108
114	86	64	182	81	114.3
5″	133	80	300	116	127
133	133	80	300	116	133
6″	133	88	300	136	152.4
159	133	88	300	136	159
168.3	133	88	300	136	168.8
8″	133	88	300	171	203.2
219	133	88	300	171	219

* Toutes les dimensions sont en mm sauf indication contraire.

* Pour plus d'informations sur Pneumatique Vannes papillon sanitaires à soudure bout à bout, s'il vous plaît nous contacter maintenant.
