Cotovelo em linha I

Cotovelo em linha I é fabricado em aço inoxidável 304 e 316L, com ligação macho e fêmea. Acessórios em cotovelo para linha I tem as vantagens de suportar alta pressão, resistência ao choque, resistência a altas temperaturas e fácil manutenção, etc. A Wellgreen sanitary é capaz de fornecer acessórios sanitários cumprir a sua condição e os requisitos da FDA, GMP.


Ligações em cotovelo I-line - Ligações sanitárias I-Line - Ligações para tubos em aço inoxidável

Produto Acessórios de cotovelo I-Line
Tamanho 1″ a 8″
Material T304, T316L, EN 1.4301, EN 1.4404, etc.
Padrão I-Line, 3A
Ligação final Tri-clamp, roscado, etc.
Superfície Acabamento descalcificado, polido com espelho.
Junta de vedação PTFE, EPDM, Buna-N, Vedantes de silicone etc.
Aplicação Produtos alimentares, cervejeiras, bebidas, lacticínios, farmacêuticos, química fina, cosméticos, tratamento de água, etc.
Como encomendar *Nome da peça*Dimensão*Material

*Quantidade

*Pedidos polacos de OD/ID

Acessórios de cotovelo I-line

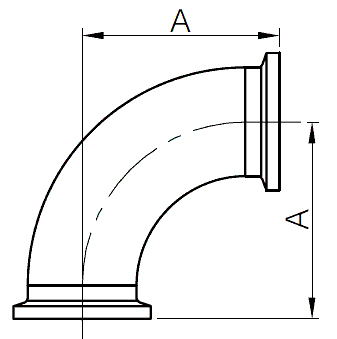

 Dimensão dos acessórios I-Line - Cotovelo de 90° - Ambas as extremidades fêmea - Acessórios sanitários

Tamanho

A

1″

2

1 1/2″

2 4/8

2″

3 3/4

2 1/2″

4 27/32

3″

5 7/8

4″

8 1/16

6″

10 1/8

Acessórios de cotovelo I-line

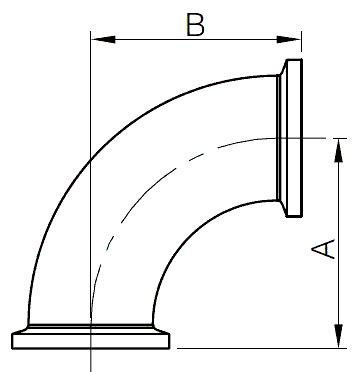

Dimensão dos acessórios I-Line - Cotovelo de 90° - Uma extremidade macho Outra extremidade fêmea - Acessórios sanitários

Tamanho

A

B

1″

2

1 13/16

1 1/2″

2 7/8

2 11/16

2″

3 3/4

3 15/32

2 1/2″

4 27/32

4 17/32

3″

5 7/8

5 9/16

4″

8 1/16

7 3/4

6″

10 1/8

9 13/16

Acessórios de cotovelo I-line

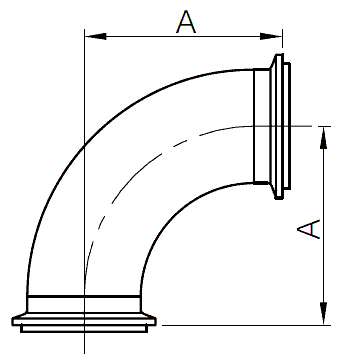

Dimensão dos acessórios I-Line - Cotovelo de 90° - Ambas as extremidades macho - Acessórios sanitários

Tamanho

A

1″

1 13/16

1 1/2″

2 11/16

2″

3 15/32

2 1/2″

4 17/32

3″

5 9/16

4″

7 3/4

6″

9 13/16

Acessórios de cotovelo I-line

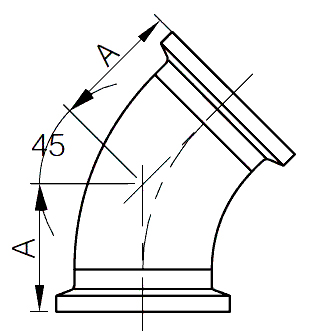

 Dimensão dos acessórios I-Line - Cotovelo de 45° - Ambas as extremidades fêmea - Acessórios sanitários

Tamanho

A

1″

15/16

1 1/2″

1 23/32

2″

2 1/8

2 1/2″

2 5/8

3″

3 1/8

4″

4 1/4

6″

4 7/8

Acessórios de cotovelo I-line

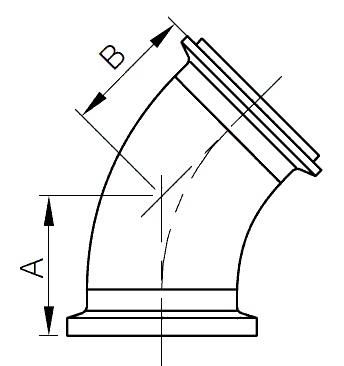

Dimensão dos acessórios I-Line - Cotovelo de 45° - Uma extremidade macho Outra extremidade fêmea - Acessórios sanitários

Tamanho

A

B

1″

1 5/16

1 1/8

1 1/2″

1 23/32

1 17/32

2″

2 1/8

1 7/8

2 1/2″

2 5/8

2 5/16

3″

3 1/8

3 1/8

4″

4 1/4

3 15/16

6″

4 7/8

4 9/16

*8″ está disponível mediante pedido especial, pls contacte-nos para obter informações detalhadas.

*Todas as dimensões estão em polegadas.

*Para mais informações e especificações sobre Acessórios I-LinePor favor contactar-nos aqui.
