Os acessórios de assento chanfrado têm uma rosca ACME que proporciona uma ligação fácil, de elevada pureza e segura. O encaixe de união de sede biselada é composto por uma porca de união hexagonal, uma virola de rosca, uma virola lisa e uma junta. É muito popular para o sistema de processo devido à sua fácil montagem e limpeza rápida e segura das tubagens. O encaixe de assento chanfrado da Kaysuns sanitária é forjado e usinado por CNC, a superfície polida atende aos requisitos 3A e FDA, é uma boa escolha de indústrias de Farmácia, Cerveja, Alimentos, Petróleo, Laticínios, Bebidas, Biotecnologia etc.

Acessórios de sede biselada - Acessórios de união de sede biselada - Uniões sanitárias - Acessórios sanitários e higiénicos em aço inoxidável
PRODUTO Acessórios de união de sede biselada - porca de união hexagonal, virola roscada, virola lisa, junta, etc.
DIMENSÃO 1″ a 4″
MATERIAL T304, T316L, EN 1.4301, EN 1.4404, etc.
PADRÃO Encaixe do assento biselado, 3A
JUNTA DE VEDAÇÃO Silicone, EPDM, PTFE, Buna-N, etc.
TEMPERATURA -30°C / -22°F até +120°C/ +248°F
CANDIDATURA

Farmácia, cerveja, alimentos, petróleo, lacticínios, bebidas, biotecnologia, cosméticos, etc.
Como encomendar *Nome da peça*Tamanho*Material*Quantidade

*Padrão

*Acabamento da superfície

acessórios de união de assento biselado

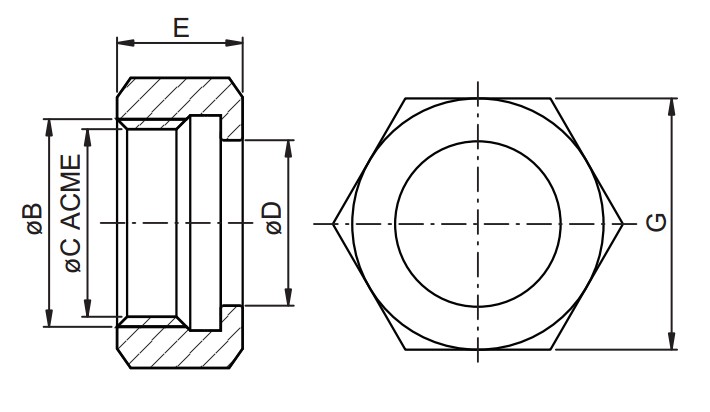

Dimensão dos acessórios de assento biselado - 3A - União de assento biselado - Porca de união hexagonal

Tamanho B C D E G

1″

 38.02 34.34*1/8 30.3 23.0 46.0

1 1/2″

 51.54 47.86*1/8 43.4 24.6 61.1

2″

 65.05 61.37*1/8 56.5 27.0 76.2

2  1/2″

 78.56 74.88*1/8 69.6 30.15 91.3

3″

 92.08 88.4*1/8 82.7 32.5 106.4

4″

 120.14 115.42*1/6 108.9 38.1 137.6

acessórios de união de assento biselado

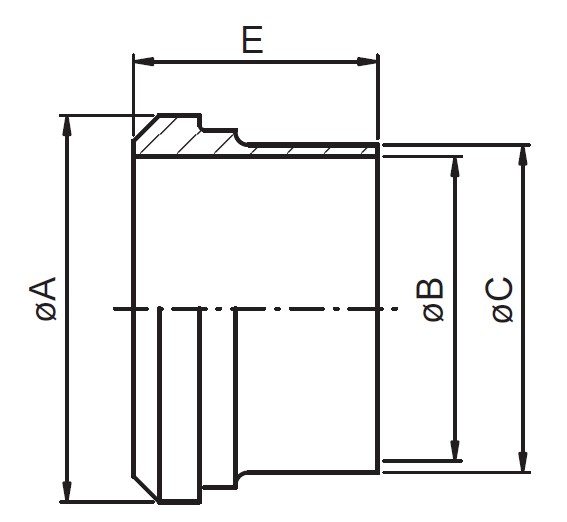

Dimensão dos acessórios de assento chanfrado - 3A - União de assento chanfrado - Virola longa de soldadura simples

Tamanho A B C E
1" 33.3 22.2 25.7 34.9
11/2″ 46.8 34.9 38.4 38.1
2″ 60.3 47.5 51.1 38.1
21/2″ 73.8 60.2 63.8 44.5
3″ 87.3 72.9 76.5 44.5
4″ 114.3 97.4 101.9 44.5

acessórios de união de assento biselado

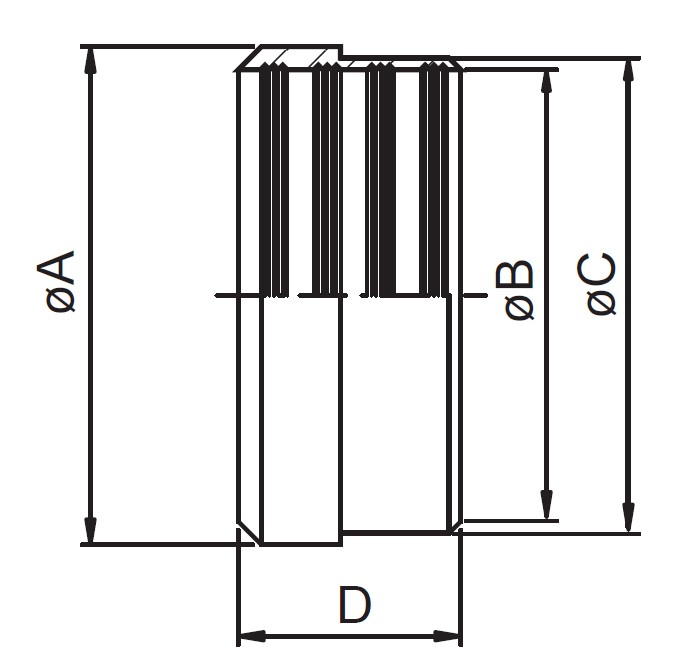

Dimensão dos acessórios de assento chanfrado - 3A - União de assento chanfrado - Virola lisa sem recesso (Expansão)

TAMANHO A B C D
1" 33.3 25.5 29.5 19.1
11/2″ 46.8 38.2 42.6 28.6
2″ 60.3 50.9 55.7 33.3
21/2″ 73.8 63.6 68.8 34.9
3″ 87.3 76.3 81.9 36.5
4″ 114.3 101.7 108.1 38.1

acessórios de união de assento biselado

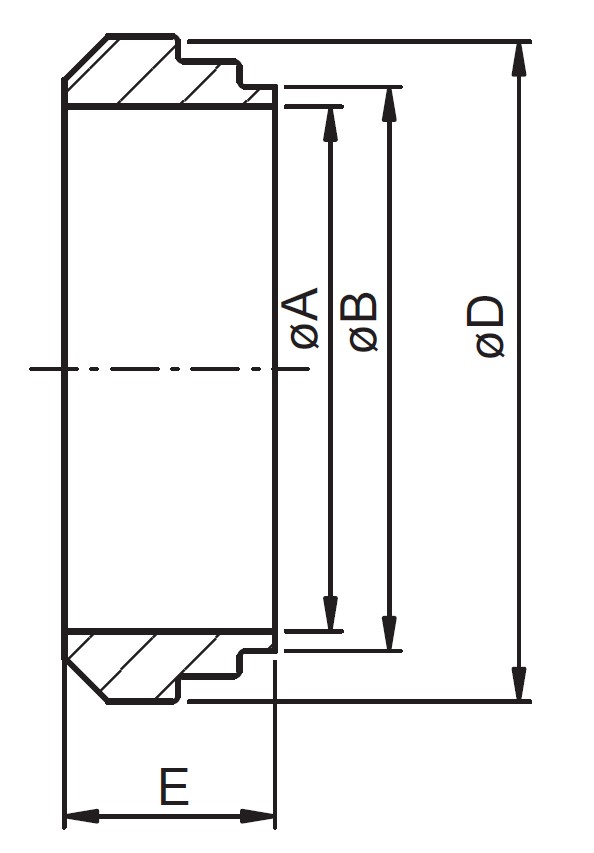

Dimensão dos acessórios de assento chanfrado - 3A - União de assento chanfrado - Virola curta de soldadura simples

TAMANHO A B D E
1" 22.2 25.7 33.3 18.3
11/2″ 34.9 38.4 46.8 18.3
2″ 47.5 51.1 60.3 19.1
21/2″ 60.2 63.8 73.8 22.3
3″ 72.9 76.5 87.3 23.1
4″ 97.4 101.9 114.3 26.2

acessórios de união de assento biselado

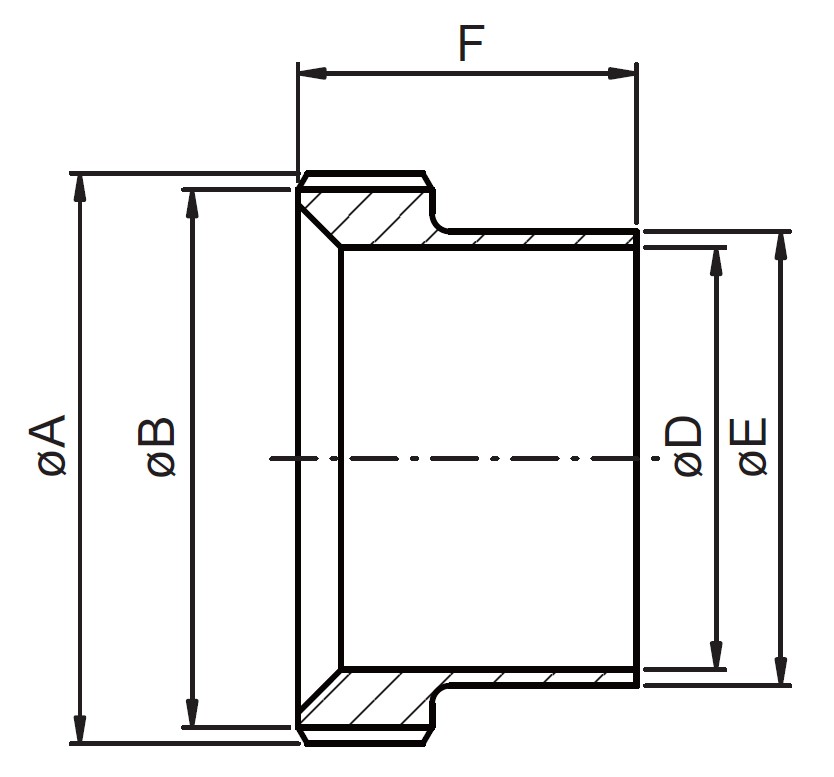

Dimensão dos acessórios de assento chanfrado - 3A - União de assento chanfrado - Virola de soldadura com rosca longa

TAMANHO A B D E F
1″ 37.13ACME8TPI 33.4 22.2 25.7 34.9
11/2″ 50.65ACME8TPI 47.0 34.9 38.4 38.1
2″ 64.16ACME8TPI 60.5 47.5 51.1 38.1
21/2″ 77.67ACME8TPI 74.0 60.2 63.8 44.5
3″ 91.19ACME8TPI 87.5 72.9 76.5 44.5
4″ 119.25ACME6TPI 114.5 97.4 101.9 44.5

acessórios de união de assento biselado

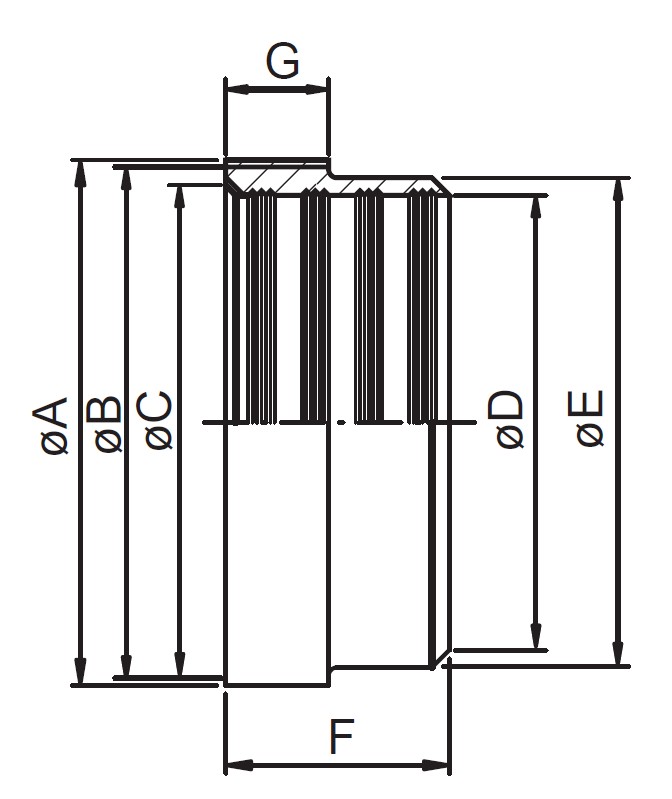

Dimensão dos acessórios de assento chanfrado - 3A - União de assento chanfrado - Virola roscada sem recesso (Expansão)

TAMANHO A B C D E F G
1" 37.13 33.45 30.2 25.5 29.5 20.6 16.5
11/2″ 50.65 46.96 43.7 38.2 42.6 28.6 16.5
2″ 64.17 60.48 57.2 50.9 55.7 34.9 17.1
21/2″ 77.67 73.99 70.7 63.6 68.8 38.1 18.3
3″ 91.19 87.5 84.2 76.3 81.9 41.3 19.1
4″ 119.25 114.53 109.4 101.7 108.1 41.3 22.2

acessórios de união de assento biselado

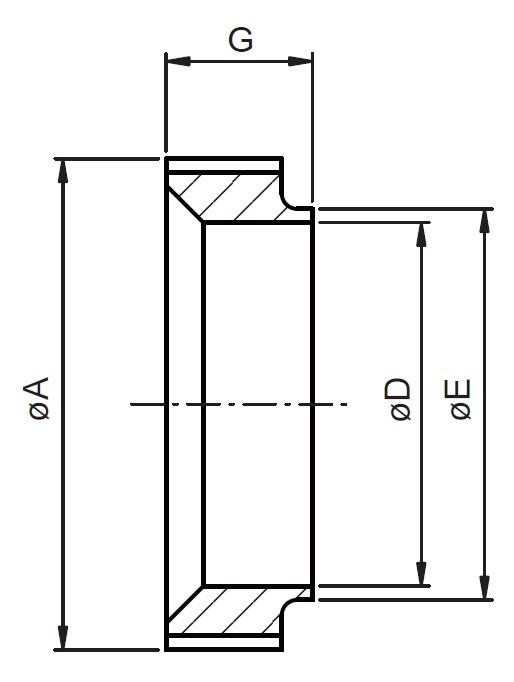

Dimensão dos acessórios de assento chanfrado - 3A - União de assento chanfrado - Virola roscada curta

TAMANHO A D E G
1" 37.13+0-0.46 22.2 25.7 18.3
11/2″ 50.65+0-0.48 34.9 38.4 18.3
2″ 64.17+0-0.51 47.5 51.1 19.1
21/2″ 77.67+0-0.53 60.2 63.8 22.2
3″ 91.19+0-0.56 72.9 76.5 23.1
4″ 119.25+0-0.64 97.4 101.9 26.2

acessórios de união de assento biselado

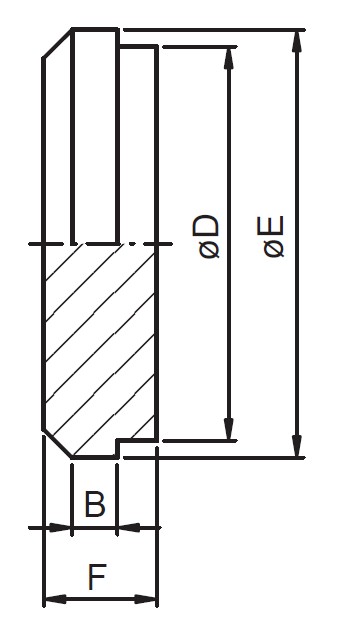

Dimensão dos acessórios de assento biselado - 3A - União de assento biselado - Tampa de extremidade sólida - Tampa em branco

TAMANHO B D E F
1" 4.8 29.5 33.4 12.6
11/2″ 4.7 42.6 46.9 14.3
2″ 6.4 55.7 60.5 16.0
21/2″ 7.1 69.0 73.9 18.2
3″ 7.1 81.9 87.5 18.2
4″ 7.9 108.0 114.5 20.6

*Todas as dimensões estão em mm, exceto as especificadas.

**Contacte-nos para obter mais informações sobre acessórios de união de assento biselado.
