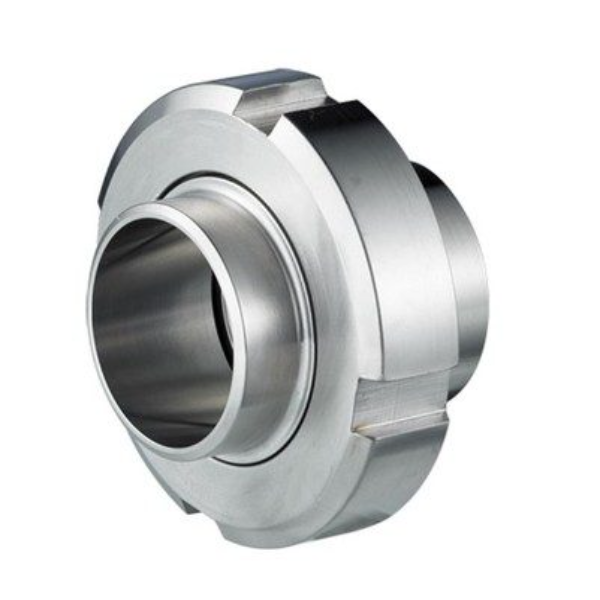

União Sanitária RJT

A união sanitária RJT é composta por uma porca de união, um macho de soldadura/expansão, um revestimento de soldadura/expansão e uma junta. Wellgreen sanitário fornecer RJT união em aço inoxidável 1.4301 e 1.4404, e usinado por CNC para garantir a obtenção de superfície de alta pureza e boa precisão. As nossas uniões sanitárias são aplicadas nas indústrias de limpeza de Farmácia, Cerveja, Alimentação, Petróleo, Lacticínios, Bebidas, Biotecnologia, etc.

**União Sanitária RJT - União Sanitária - Acessórios Sanitários e Higiénicos em Aço Inoxidável**
PRODUTO	Uniões RJT sanitárias - porca redonda, porca hexagonal, tampa em branco, macho de soldadura, revestimento de soldadura, macho expansivo, revestimento expansivo, junta, etc.
DIMENSÃO	1″ a 4″
MATERIAL	T304, T316L, EN 1.4301, EN 1.4404, etc.
PADRÃO	RJT
JUNTA DE VEDAÇÃO	Silicone, EPDM, PTFE, Buna-N, etc.
TEMPERATURA	-30°C / -22°F até +120°C/ +248°F
CANDIDATURA	Farmácia, cerveja, alimentos, petróleo, lacticínios, bebidas, biotecnologia, cosméticos, etc.
Como encomendar	Nome da peçaTamanho Material Quantidade Padrão Acabamento da superfície

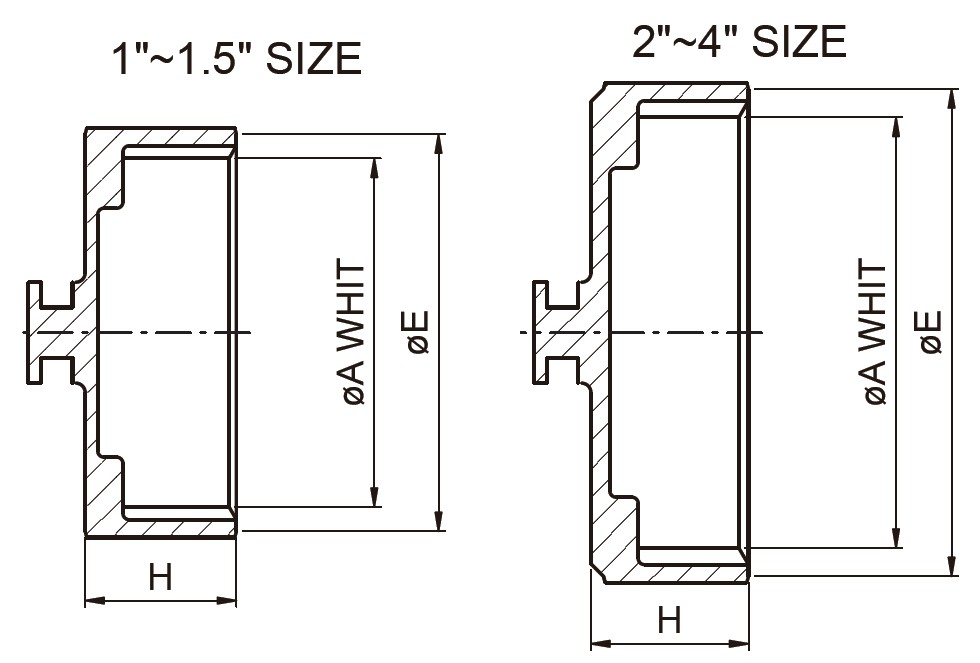

Dimensão da União Sanitária RJT - Porca sextavada em branco - Conexão Sanitária W3037

TAMANHO	A	E	H
1″	42.6*1/8	49.0	24.0
11/2″	55.3*1/8	63.0	24.0
2″	68.3*1/6	77.3	25.0
21/2″	80.9*1/6	90.0	26.0
3″	93.6*1/6	102.7	26.0
4″	119.1*1/6	128.0	25.0
6″	169.6*1/6	182.0	29.0

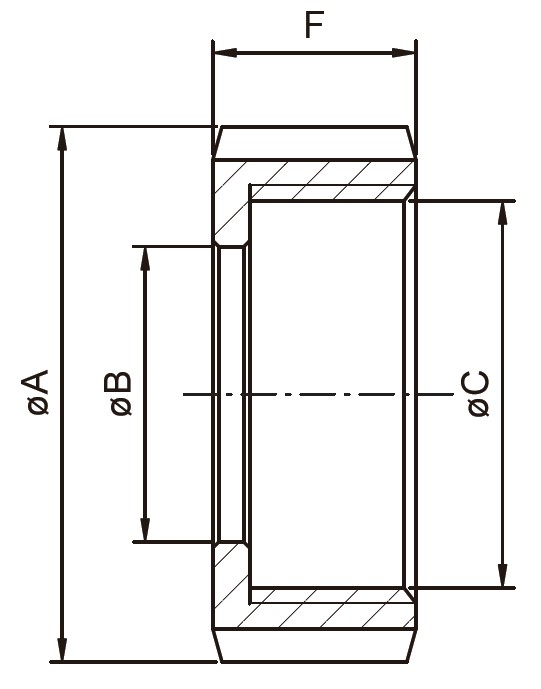

Dimensão da União Sanitária RJT - Porca Redonda - Conexão Sanitária W3035

TAMANHO	A	B	C	F
1″	58.5	33.3	42.6*1/8	22.2
11/2″	74	46	55.3*1/8	22.2
2″	85.5	58.7	68.3*1/6	22.2
21/2″	98.5	71.4	80.9*1/6	22.2
3″	111.6	84.1	93.6*1/6	22.2
4″	138	109.5	119.1*1/6	22.2
5″	172.5	136	144.1*1/6	24
6″	197	162.6	169.6*1/6	23.5

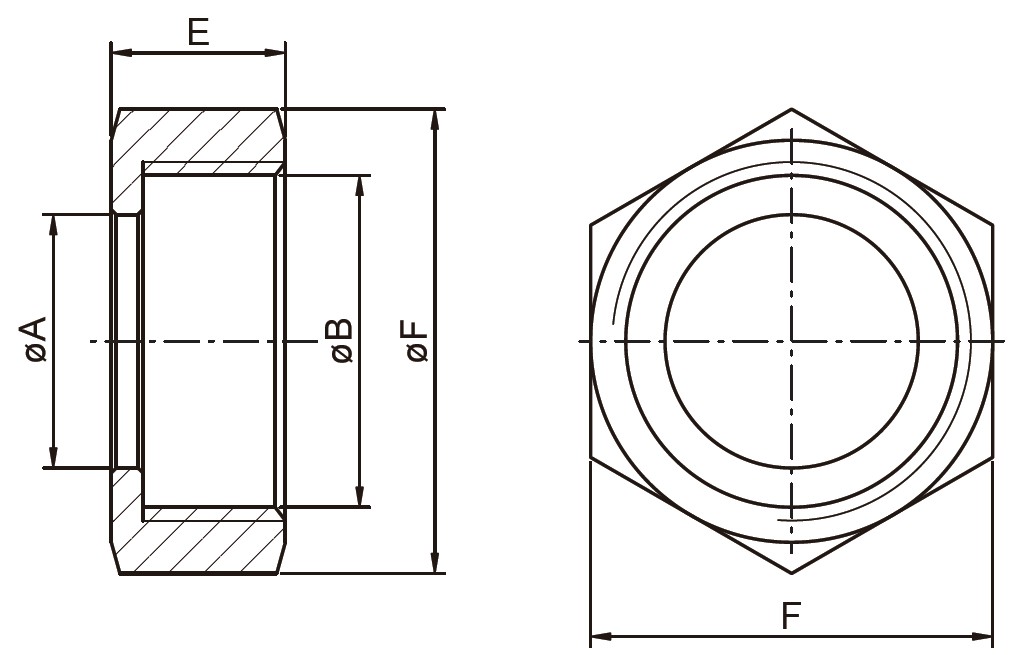

Dimensão da União Sanitária RJT - Porca Sextavada - Conexão Sanitária W3036

TAMANHO	A	B	E	F
1″	33.3	42.6*8T	22.2	50.8
11/2″	46	55.3*8T	22.2	65
2″	58.7	68.3*8T	22.2	79.3
21/2″	71.4	80.9*8T	22.2	92
3″	84.1	93.6*8T	22.2	104.7
4″	109.5	119.1*8T	22.2	130
6″	162.6	169.6*8T	23.8	184

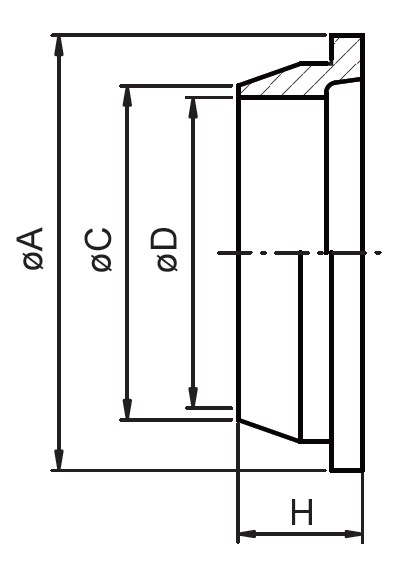

Dimensão da União Sanitária RJT - Revestimento para Soldadura - Encaixe Sanitário

TAMANHO	A	C	D	H
1″	41.3	25.65	22.2	19.5
11/2″	54.0	38.35	34.9	19.5
2″	66.7	51.05	47.6	19.5
21/2″	79.4	63.75	60.3	19.5
3″	92.1	76.45	73.0	19.5
4″	117.5	101.85	97.6	19.5
6″	169.1	152.5	148	19.5

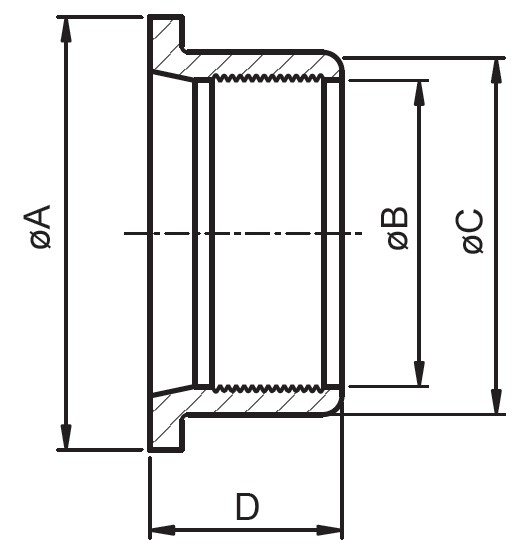

Dimensão da União Sanitária RJT - Revestimento Expansivo - Conexão Sanitária W3046

TAMANHO	A	B	C	D
1″	41.3	25.5	32.5	20
11/2″	54	38.2	45.2	24
2″	66.7	50.9	57.9	28
21/2″	79.4	63.6	70.6	32
3″	92.1	76.3	83.3	32
4″	117.5	101.7	108.7	32

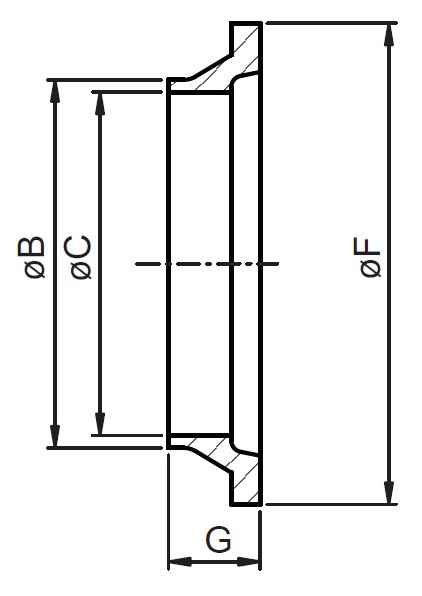

Dimensão da União Sanitária RJT - Welding Liner-W - Conexão Sanitária

TAMANHO	B	C	F	G
1″	25.65	22.2	41.3	12.7
11/2″	38.35	34.9	54.0	12.7
2″	51.05	47.6	66.7	12.7
21/2″	63.75	60.3	79.4	12.7
3″	76.45	73.0	92.1	12.7
4″	101.85	97.6	117.5	12.7

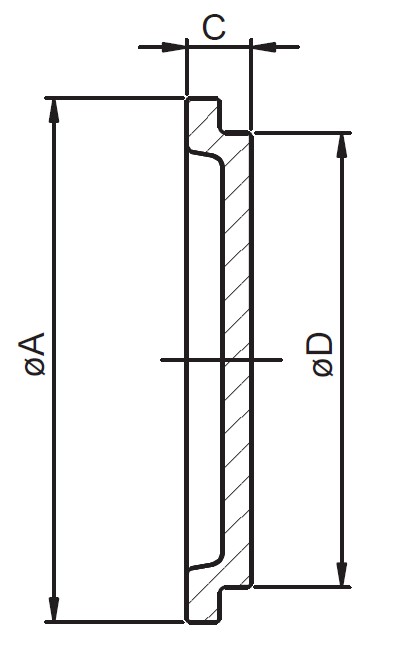

Dimensão da União Sanitária RJT - Tampa em Branco - Conexão Sanitária

TAMANHO	A	D	C
1″	41.3	32.4	8.2
11/2″	54	45.1	8.2
2″	66.7	57.8	8.2
21/2″	79.4	70.5	8.2
3″	92.1	83.1	8.2
4″	117.5	108.6	8.2
6″	169	159.6	10.2

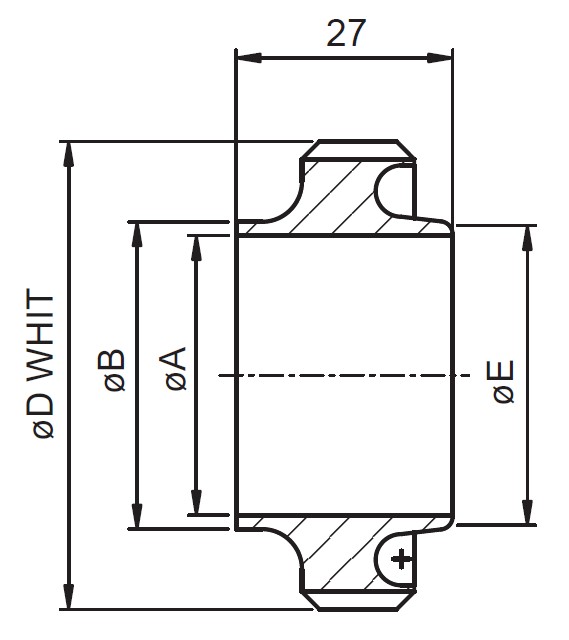

Dimensão da União Sanitária RJT - Macho para Solda - Conexão Sanitária

TAMANHO	A	B	D	E
1″	22.2	25.65	45.72*8T	25.4
11/2″	34.9	38.35	58.42*8T	38.1
2″	47.6	51.05	72.72*6T	50.8
21/2″	60.3	63.75	85.42*6T	63.5
3″	73.0	76.45	98.12*6T	76.2
4″	97.6	101.85	123.52*6T	101.6
8″	198.8	203.2	224.3*6T	203.3
104	100	104	123.52*6T	101.6

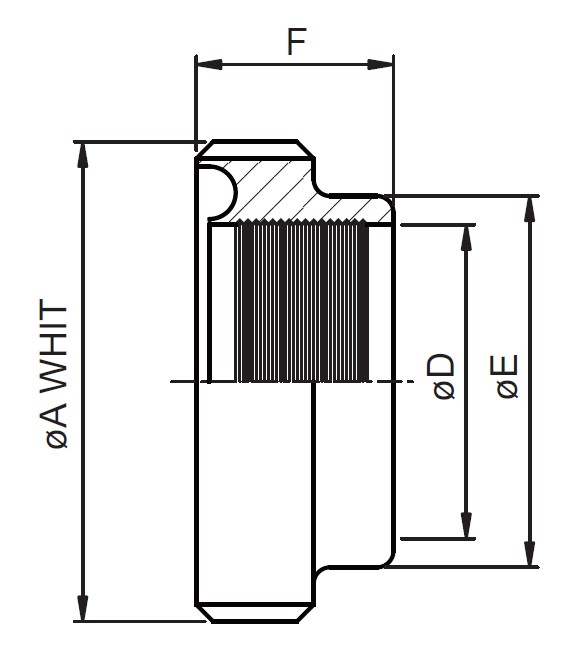

Dimensão da União Sanitária RJT - Macho Expansivo - Conexão Sanitária W3046

TAMANHO	A	D	E	F
1″	45.7*8T	25.5	32.5	20
11/2″	58.4*8T	38.2	45.2	24
2″	72.7*6T	50.9	57.9	28
21/2″	85.4*6T	63.6	70.6	32
3″	98.1*6T	76.3	83.3	32
4″	123.8*6T	101.7	108.7	32

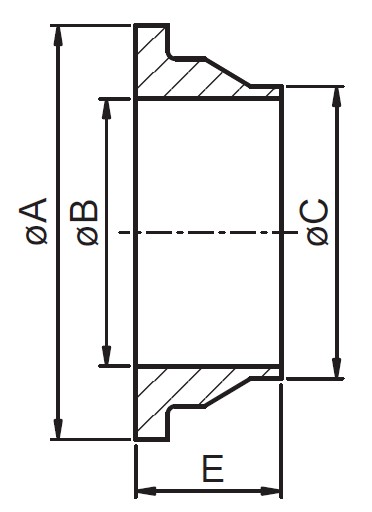

Dimensão da União Sanitária RJT - Revestimento de Face Plana - Conexão Sanitária

TAMANHO	A	B	C	E
1″	41.3	22.2	25.4	19.0
11/2″	54.0	34.9	38.1	19.0
2″	66.7	47.6	50.8	19.0
21/2″	79.4	60.3	63.5	19.0
3″	92.1	73.0	76.2	19.0
4″	117.5	97.6	101.6	19.0
6″	168.3	148.2	152.4	23.5

Dimensão da União Sanitária RJT - Face Plana Macho - Conexão Sanitária

TAMANHO	A	B	D
1″	22.2	25.4	45.72*8T
11/2″	34.9	38.1	58.42*8T
2″	47.6	50.8	72.72*6T
21/2″	60.3	63.5	85.42*6T
3″	73.0	76.2	98.12*6T
4″	97.6	101.6	123.52*6T
6″	148.2	152.4	174.32*6T

*Todas as dimensões estão em mm, exceto as especificadas.

**Contacte-nos para obter mais informações sobre esta união.
