Válvula borboleta sanitária DIN
Válvula borboleta sanitária DIN é da série DIN11851 válvulas de borboleta sanitáriasA nossa gama de produtos é composta por um punho manual e por um acionamento pneumático ou elétrico. Válvula de borboleta DIN sanitária é um método comum e muito utilizado válvulas sanitárias devido ao seu baixo custo, estrutura simples e fácil manutenção. É a escolha ideal para as aplicações de Alimentar, Cervejeira, Bebidas, Lacticínios, Farmacêutica etc. Sendo rápida de instalar, fácil de controlar e de excelente desempenho, a válvula de borboleta sanitária da Wellgreen proporciona-lhe comodidade e poupança de custos.
Especificação e dimensão das válvulas borboleta sanitárias DIN

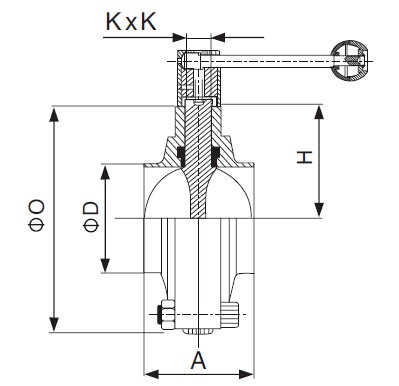

Dimensão da Válvula Borboleta Sanitária Soldada - DIN Série W5011
| Tamanho | O | D | K x K | A | H |
| DN15 | 78.0 | 18.0 | 8.2*8.2 | 50.0 | 39.0 |
| DN20 | 78.0 | 22.0 | 8.2*8.2 | 50.0 | 39.0 |
| DN25 | 78.0 | 28.0 | 8.2*8.2 | 50.0 | 39.0 |
| DN32 | 82.0 | 34.0 | 8.2*8.2 | 50.0 | 41.0 |
| DN40 | 88.0 | 40.0 | 8.2*8.2 | 50.0 | 44.0 |
| DN50 | 110.0 | 52.0 | 8.2*8.2 | 52.0 | 55.0 |
| DN65 | 127.0 | 70.0 | 10.0*10.0 | 58.0 | 63.5 |
| DN80 | 140.0 | 85.0 | 10.0*10.0 | 64.0 | 70.0 |
| DN100 | 160.0 | 104.0 | 10.0*10.0 | 66.0 | 80.0 |
| DN125 | 190.0 | 129.0 | 12.0*12.0 | 74.0 | 95.0 |
| DN150 | 225.0 | 154.0 | 12.0*12.0 | 80.0 | 112.5 |

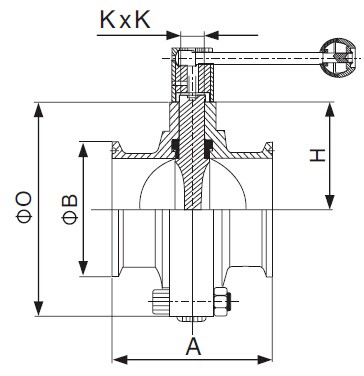

Dimensão da válvula borboleta sanitária com braçadeira - DIN Série W5024
| Tamanho | O | D | K x K | A | H |
| DN15 | 78.0 | 34.0 | 8.2*8.2 | 68.0 | 39.0 |
| DN20 | 78.0 | 34.0 | 8.2*8.2 | 68.0 | 39.0 |
| DN25 | 78.0 | 50.5 | 8.2*8.2 | 68.0 | 39.0 |
| DN32 | 82.0 | 50.5 | 8.2*8.2 | 72.0 | 41.0 |
| DN40 | 88.0 | 50.5 | 8.2*8.2 | 72.0 | 44.0 |
| DN50 | 110.0 | 64.0 | 8.2*8.2 | 74.0 | 55.0 |
| DN65 | 127.0 | 91.0 | 10.0*10.0 | 80.0 | 63.5 |
| DN80 | 140.0 | 106.0 | 10.0*10.0 | 86.0 | 70.0 |
| DN100 | 160.0 | 119.0 | 10.0*10.0 | 90.0 | 80.0 |
| DN125 | 190.0 | 145.0 | 12.0*12.0 | 114.0 | 95.0 |
| DN150 | 225.0 | 167.0 | 12.0*12.0 | 120.0 | 112.5 |

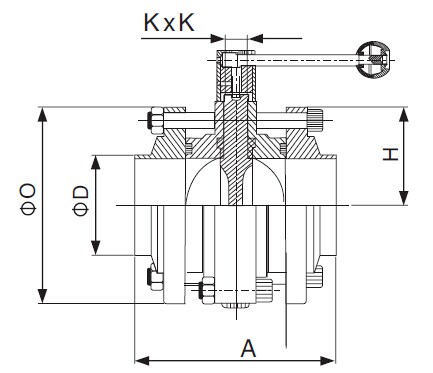

Dimensão da Válvula Borboleta Sanitária de Três Peças - DIN Série W5027
| Tamanho | O | D | KxK | A | H |
| DN15 | 78.0 | 18.0 | 8.2*8.2 | 100.0 | 39.0 |
| DN20 | 78.0 | 22.0 | 8.2*8.2 | 100.0 | 39.0 |
| DN25 | 78.0 | 28.0 | 8.2*8.2 | 100.0 | 39.0 |
| DN32 | 82.0 | 34.0 | 8.2*8.2 | 100.0 | 41.0 |
| DN40 | 88.0 | 40.0 | 8.2*8.2 | 100.0 | 44.0 |
| DN50 | 110.0 | 52.0 | 8.2*8.2 | 100.0 | 55.0 |
| DN65 | 127.0 | 70.0 | 10.0*10.0 | 100.0 | 63.5 |
| DN80 | 140.0 | 85.0 | 10.0*10.0 | 100.0 | 70.0 |
| DN100 | 160.0 | 104.0 | 10.0*10.0 | 108.0 | 80.0 |
| DN125 | 190.0 | 129.0 | 12.0*12.0 | 130.0 | 95.0 |
| DN150 | 225.0 | 154.0 | 12.0*12.0 | 140.0 | 112.5 |

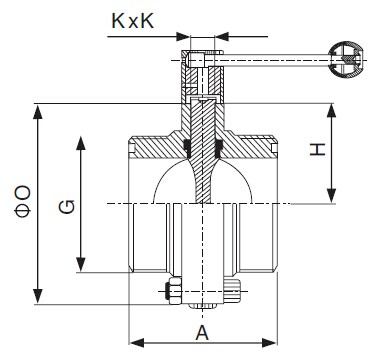

Dimensão da Válvula Borboleta Roscada Sanitária - DIN Série W5004
| Tamanho | O | G | KxK | A | H |
| DN15 | 78.0 | RD34*1/8 | 8.2*8.2 | 68.0 | 39.0 |
| DN20 | 78.0 | RD44*1/6 | 8.2*8.2 | 68.0 | 39.0 |
| DN25 | 78.0 | RD52*1/6 | 8.2*8.2 | 68.0 | 39.0 |
| DN32 | 82.0 | RD58*1/6 | 8.2*8.2 | 68.0 | 41.0 |
| DN40 | 88.0 | RD65*1/6 | 8.2*8.2 | 70.0 | 44.0 |
| DN50 | 110.0 | RD78*1/6 | 8.2*8.2 | 80.0 | 55.0 |
| DN65 | 127.0 | RD95*1/6 | 10.0*10.0 | 80.0 | 63.5 |
| DN80 | 140.0 | RD110*1/4 | 10.0*10.0 | 86.0 | 70.0 |
| DN100 | 160.0 | RD130*1/4 | 10.0*10.0 | 88.0 | 80.0 |
| DN125 | 190.0 | RD130*1/4 | 12.0*12.0 | 90.0 | 95.0 |
| DN150 | 225.0 | RD190*1/4 | 12.0*12.0 | 90.0 | 112.5 |

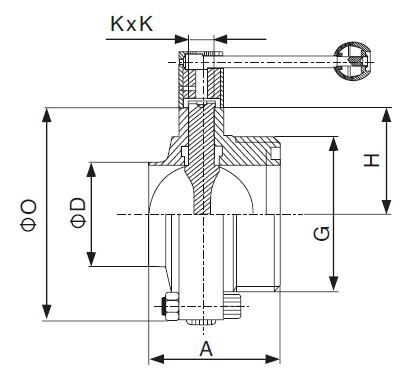

Dimensão da Válvula Borboleta Sanitária Soldada x Roscada - Série DIN
| Tamanho | O | D | G | KxK | A | H |
| DN15 | 78.0 | 18.0 | RD34*1/8 | 8.2*8.2 | 59.0 | 39.0 |
| DN20 | 78.0 | 22.0 | RD44*1/6 | 8.2*8.2 | 59.0 | 39.0 |
| DN25 | 78.0 | 28.0 | RD52*1/6 | 8.2*8.2 | 59.0 | 39.0 |
| DN32 | 82.0 | 34.0 | RD58*1/6 | 8.2*8.2 | 59.0 | 41.0 |
| DN40 | 88.0 | 40.0 | RD65*1/6 | 8.2*8.2 | 60.0 | 44.0 |
| DN50 | 110.0 | 52.0 | RD78*1/6 | 8.2*8.2 | 66.0 | 55.0 |
| DN65 | 127.0 | 70.0 | RD95*1/6 | 10.0*10.0 | 69.0 | 63.5 |
| DN80 | 140.0 | 85.0 | RD110*1/4 | 10.0*10.0 | 75.0 | 70.0 |
| DN100 | 160.0 | 104.0 | RD130*1/4 | 10.0*10.0 | 77.0 | 80.0 |
| DN125 | 190.0 | 129.0 | RD130*1/4 | 12.0*12.0 | 82.0 | 95.0 |
| DN150 | 225.0 | 154.0 | RD190*1/4 | 12.0*12.0 | 85.0 | 112.5 |

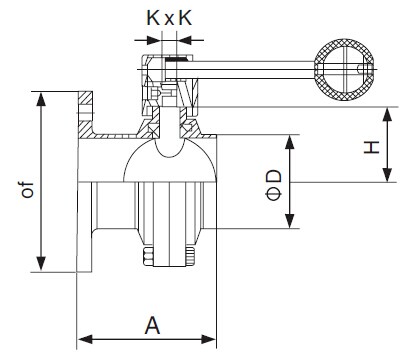

Dimensão da Válvula borboleta sanitária com flange quadrada x rosca - DIN Série W5028
| Tamanho | O | G | De | A |
| DN15 | 78.0 | RD34*1/8 | 100*100 | 84.0 |
| DN20 | 78.0 | RD44*1/6 | 100*100 | 84.0 |
| DN25 | 78.0 | RD52*1/6 | 100*100 | 84.0 |
| DN32 | 82.0 | RD58*1/6 | 100*100 | 84.0 |
| DN40 | 88.0 | RD65*1/6 | 100*100 | 85.0 |
| DN50 | 110.0 | RD78*1/6 | 100*100 | 90.0 |
* Todas as dimensões são em mm, exceto quando especificado.
* Para mais informações sobre válvulas de borboleta DIN sanitáriasPor favor contactar-nos quando se sente livre.
