Válvula Sanitária de Diafragma Tri-Clamp

Válvula Sanitária de Diafragma Tri-Clamp é braçadeira tri-trevo ligado válvula de diafragma. Em geral, os nossos válvulas de diafragma sanitárias são corpos de válvulas forjados e materiais em aço inoxidável T304 e T316L. Oferecemos válvula sanitária de diafragma tri-clamp de 1/2″ a 2″, pode ser de funcionamento manual ou a ar. A Wellgreen fornece diferentes válvulas sanitárias para satisfazer as diversas necessidades das indústrias higiénicas, tais como Alimentar, Cervejeira, Bebidas, Lacticínios, Farmacêutica etc.



    Características:

•      O corpo da válvula é forjado em aço inoxidável T316L, 1.4404 ou especificado.
•      Superfície interna até Ra 0.4?m, jato de areia externo.
•      Ligação de variedade de soldadura de topo, braçadeira tripla, roscado, etc.
•      Diafragma composto de PTFE/EPDM em conformidade com a norma FDA177.2600.
•      Estão disponíveis diferentes tipos de funcionamento: manual, pneumático e elétrico.



    Aplicação:

    Produtos alimentares, cervejeiros, bebidas, lacticínios, farmacêuticos, biofarmacêuticos, etc.



---

Válvulas Sanitárias de Diafragma Tri-Clamp Especificação

PRODUTO	Válvula Sanitária de Diafragma Tri-Clamp
DIMENSÃO	1/2″ ~ 2″
MATERIAL	T304, T316L, 1.4301, 1.4404, etc.
PADRÃO	3A, DIN, SMS, ISO, IDF, BPE, RJT etc.
JUNTA DE VEDAÇÃO	PTFE, EPDM, Silicone, FPM, etc.
TEMPERATURA	-20°C / -4°F até +135°C/ +275°F
Pressão de trabalho	0-10bar
Funcionamento	Manual, pneumático
CANDIDATURA	Farmácia, cerveja, alimentos, petróleo, lacticínios, bebidas, biotecnologia, cosméticos, etc.
Como encomendar	*Nome da peça*Tamanho*Material *Quantidade *Padrão

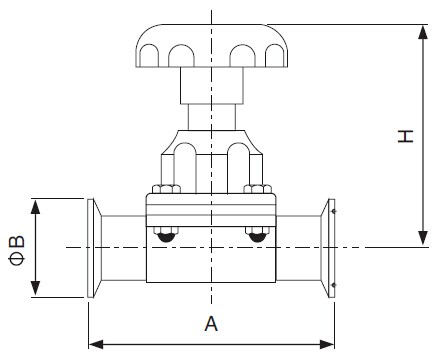

Dimensão da Válvula de Diafragma Sanitária Tri-Clamp - Série DIN

Tamanho	A	D	H
DN15	107.0	34.0	88/99
DN20	116.0	34.0	91/102
DN25	125.0	50.5	110/123
DN32	146.0	50.5	129/138
DN40	158.0	50.5	139/159
DN50	190.0	64.0	159/186

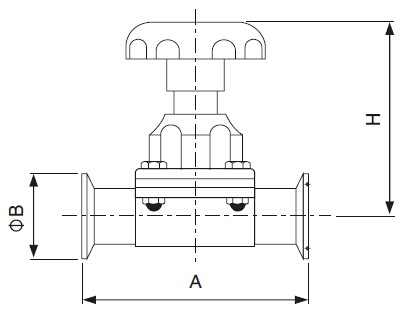

Dimensão da Válvula de Diafragma Sanitária Tri-Clamp - Série SMS

Tamanho	A	B	H
25	125.0	50.5	110/123
32	146.0	50.5	129/138
38	158.0	50.5	139/159
51	190.0	64.0	159/186

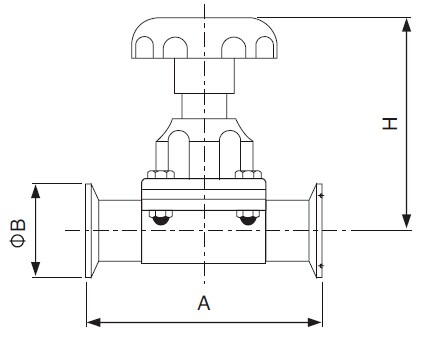

Dimensão da Válvula de Diafragma Sanitária Tri-Clamp - Série 3A

Tamanho	A	B	H
1/2"	107.0	25.4	88/99
3/4"	116.0	25.4	91/102
1"	125.0	50.5	110/123
1 1/2"	158.0	50.5	139/159
2"	190.0	64.0	159/186

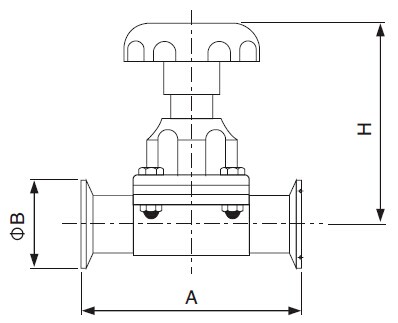

Dimensão da Válvula Sanitária de Diafragma Tri-Clamp - Série ISO/IDF

Tamanho	A	D	H
3/4″	116.0	25.4	88/99
1″	125.0	50.5	110/123
11/4″	146.0	50.5	129/138
11/2″	158.0	50.5	139/159
2″	190.0	64.0	159/186

* Se não encontrou a sua dimensão de Válvulas Sanitárias de Diafragma Tri-Clamp aqui, por favor contactar-nos para mais pormenores.
