Visor sanitário com flange
Visor sanitário com flange é composto por uma estrutura de aço inoxidável e vidro temperado, e montado por parafusos hexagonais de aço inoxidável. Podemos observar o estado do fluxo através dele de forma clara e precisa no sistema de tubagem, de modo a monitorizar muito bem o fluido. É uma ideia visor de vidro para a indústria alimentar, química fina, cosmética, farmacêutica, etc. A Wellgreen oferece visor de vidro flangeado em aço inoxidável T304 ou T316L, tamanho de 1″ a 8″.
Tamanho | DN25 a DN200 |
---|---|
Material | T304, T316L, En 1.4301, EN 1.4404 etc. |
Tipo | Visor flangeado |
Ligação | Flangeados, etc. |
Temperatura de funcionamento | -10°C ~ 120°C (Silicone) |
Máx. Pressão máxima | 10bar |
Tapete de juntas. | Junta de PTFE para FDA 177.2600 |
Padrão | 3A, DIN, SMS, RJT, etc. |
Aplicação | Produtos alimentares, cervejeiros, bebidas, lacticínios, farmacêuticos, química fina, cosméticos, etc. |
Como encomendar | *Nome da peça
*Dimensão *Material *Quantidade *Tipo ou imagem |

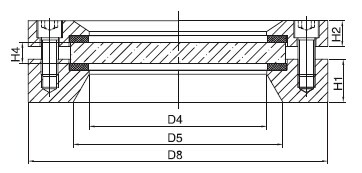

Dimensão do Visor Sanitário Flangeado - Indicador de Fluxo Sanitário
Tamanho | H4 | D4 | D5 | D8 | H1 | H2 |
---|---|---|---|---|---|---|
DN25 | 10 | 48 | 63 | 100 | 20 | 12 |
DN32 | 10 | 63 | 78 | 115 | 20 | 12 |
DN40 | 10 | 63 | 78 | 115 | 20 | 12 |
DN50 | 10 | 83 | 98 | 140 | 20 | 12 |
DN65 | 15 | 108 | 123 | 165 | 25 | 15 |
DN80 | 15 | 108 | 123 | 165 | 25 | 15 |
DN100 | 20 | 133 | 148 | 190 | 25 | 20 |
DN125 | 20 | 158 | 173 | 224 | 25 | 20 |
DN150 | 25 | 183 | 198 | 250 | 30 | 25 |
DN200 | 30 | 233 | 248 | 310 | 30 | 30 |
*Todas as dimensões estão em mm, exceto as especificadas.
**Para mais informações sobre visores de aço inoxidávelPor favor contactar-nos aqui.
